陶材焼付用合金『ティニアラ』使い方のコツ

クラレノリタケデンタルデンタル監修

クラレノリタケデンタル　ティニアラのQ ＆ Aをまとめました。技工作業にご活用ください。

Q ＆ A （全種類共通）

Q. 何℃で鋳造すればいいですか？

A. 液相点（＝融点）+約100℃が目安です。

G10は1300℃、G53は1380℃、G75は1340℃、G87は1300℃、P60は1430℃が目安です。

Q. 埋没材は何を使用すればいいですか？

A. リン酸塩系埋没材を使用してください。

専用液と水を混合し使用します。専用液が水に対して少ない比率では適合が小さく、専用液が水に対して多い比率では適合が大きくなります。
ティニアラは鋳造温度が高いので、石こう系（クリストバライト系）埋没材は使用できません。

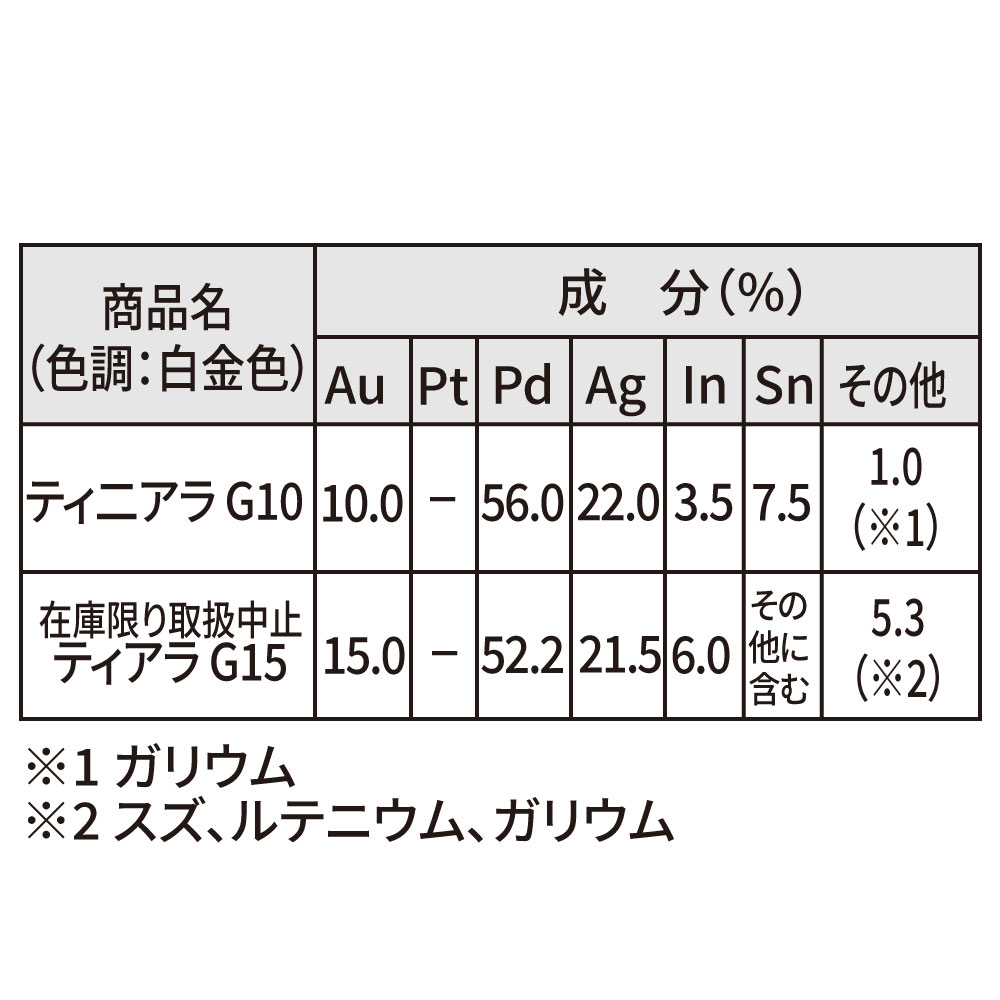

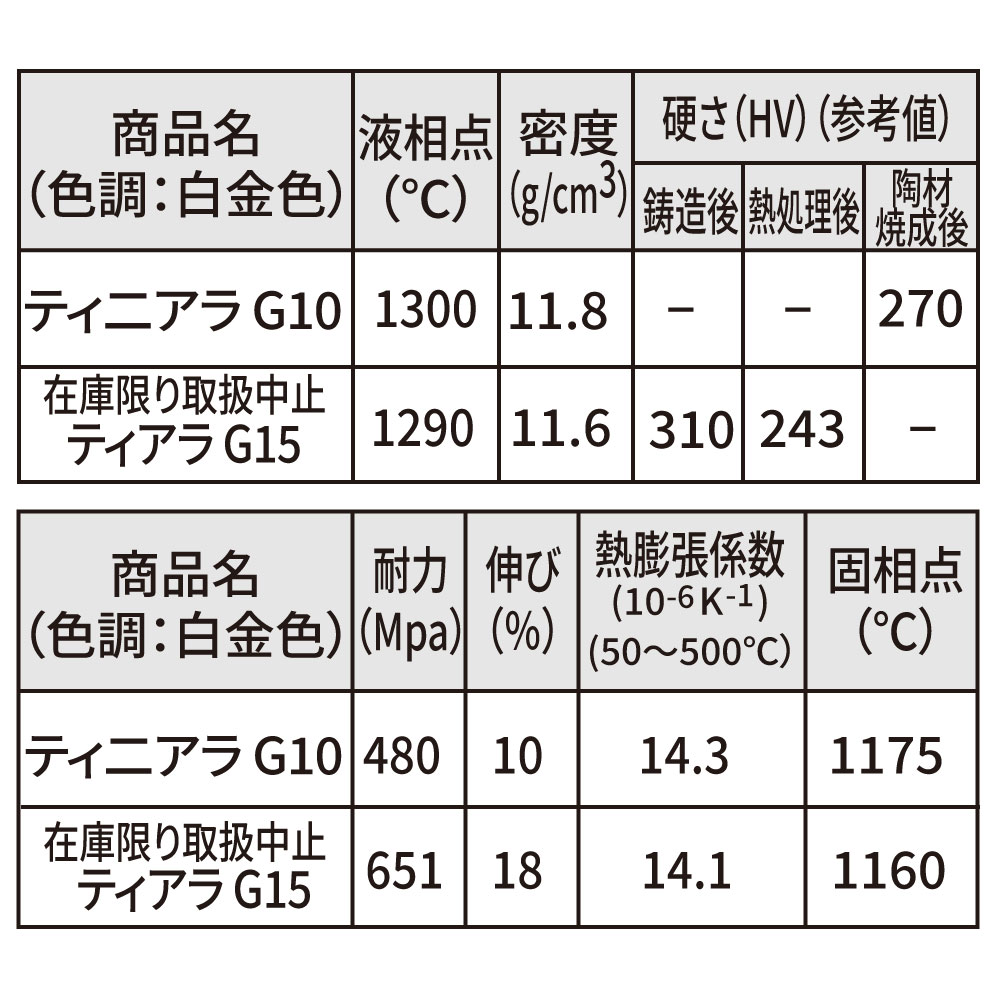

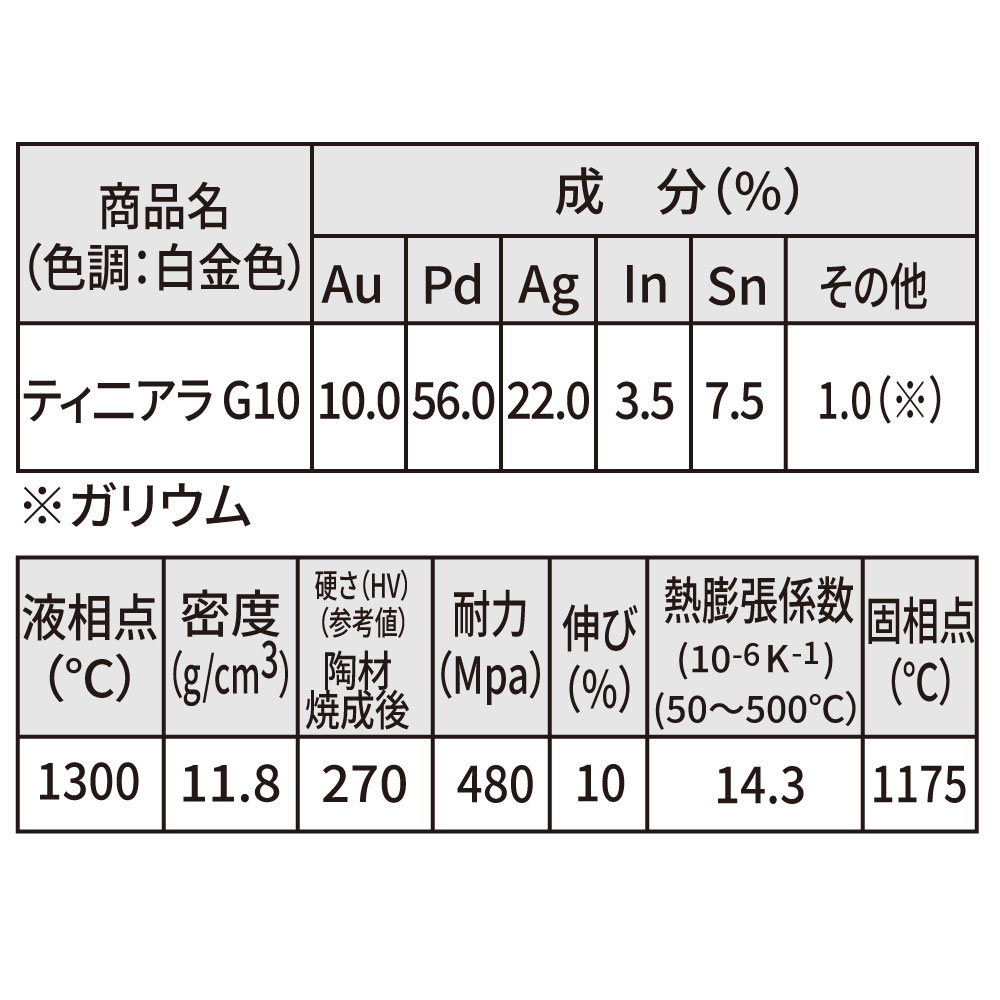

ティニアラG10だけの　　Q ＆ A

Q. ろう付け強度に心配はないでしょうか？昔のパラジウム８０％系合金のように折れやすくないですか？

A. 前ろう、後ろう付けともに対応可能であり、ろう付け作業は難しくありません。

ろう付け強度については平均的な製品であり、昔のパラジウム８０％系合金ほど低い値を示す製品ではありません。ろう付け部の面積を十分に確保いただければ折れやすい事はありません。

Q. 繰り返し鋳造は可能ですか？ティニアラP60と比べて優劣はありますか？

A. ティニアラP60に比べ、繰り返し鋳造の安定性があります。

Q. 焼成後の色調は？

A. ティニアラG53と同等の白金色です。

Q. ディギャッシングの前と後、2回のサンドブラストをするのはなぜですか？

A. 酸化膜が厚くなることを防止するためです。
